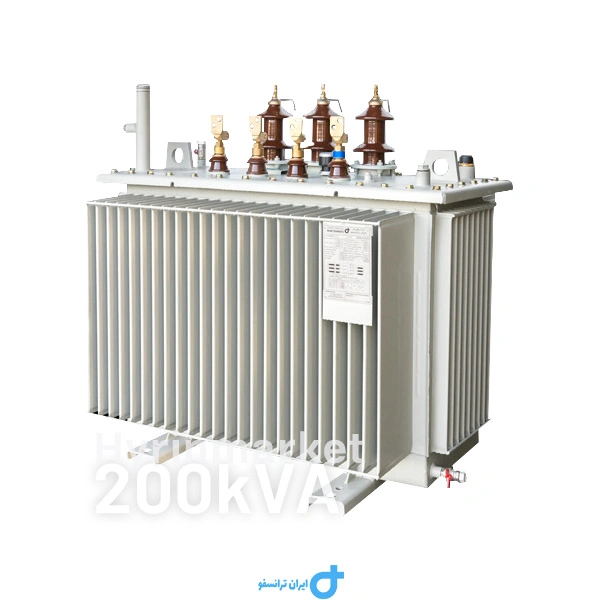

ترانسفورماتور هرمتیک ۲۰۰KVA کم تلفات ردیف ۲۰kV

  • جریان نامی خروجی ترانس ۲۰۰KVA هرمتیک : 289.0 آمپر
  • ظرفیت بهینه ترانس ۲۰۰KVA هرمتیک : 231.2 آمپر
  • وزن ترانسفورماتور ۲۰۰KVA هرمتیک : 1018 کیلو گرم
  • ابعاد ترانس ۲۰۰KVA هرمتیک (ارتفاع×عرض×طول): 1348×756×1056
کارشناس فروش
برند: دسته‌بندی: نحوه پرداخت: شناسه بانکی مستقیم ایران ترانسفوضمانت نامه: 24 ماه از تاریخ بارنامه/۱۸ ماه پس از بهره برداریآخرین بروز رسانی: شنبه، 7 مهر 1403

342,698,400 تومان

با توجه به قرار گرفتن ترانسفورماتور هرمتیک در رده ترانس های ویژه، قیمت‌های درج شده تخمینی است و قیمت دقیق پس از ثبت درخواست متعاقبا اعلام خواهد شد.

اطلاع از نحوه ثبت ترانسفورماتور هرمتیک: 09912706616

ترانس هرمتیک ۲۰۰ کیلو ولت آمپر ایران ترانسفو

ترانسفورماتور هرمتیک ۲۰۰KVA ایران ترانسفو ورودی ۲۰kv (نسبت ولتاژ ۰.۴-۲۰ kV) در دسته ترانس های توزیع روغنی بدون منبع انبساط است. این ترانس فاقد رله حفاظتی عمودی، رله فشار شکن، Pressur gauge، ترمومتر روغن و سیم پیچ و محفظه رطوبت گیر است. انواع ترانس هرمتیک یا به اصطلاح maintenance free یا همان ترانس بی احتیاج به نگهداری است از این جهت بسیار مناسب مناطقی با دسترسی پایین نگهداری است. ترانسفورماتور هایی که دارای سیستم بسته ای بوده و روغن آنها با هوای آزاد و اکسیژن و رطوبت موجود در آن هیچگونه ارتباطی ندارند، به ترانسفورماتورهای هرمتیک مشهورند. ترانسفورماتورهای هرمتیک، با توجه به مزایایی که دارا هستند در سالهای اخیر مورد توجه قرار گرفته اند. این نوع ترانسفورماتورها دارای نوعی سیستم نگهداری روغن هستند که از تماس روغن عایق با اکسیژن یا رطوبت جلوگیری می نماید. اکسیژن و رطوبت از عوامل اصلی فساد مواد عایقی وروغن ترانسفورماتور بوده، در نتیجه می توان گفت که ترانسفورماتورهای هرمتیک دارای عملکرد مطمئن تری می باشند.

ترانسفورماتورهای هرمتیک از نظر ساختار به دو دسته اصلی زیر تقسیم می شوند:

  1. ترانسفورماتورهای هرمتیک روغنی
  2. ترانسفورماتورهای هرمتیک با بالشتک گازی

مخزن ترانسفورماتور هرمتیک روغنی دارای سطوح خنک کنندگی کنگره ای شکل الاستیک می باشد. بدین معنی که انبساط و انقباض روغن توسط خاصیت الاستیک و ارتجاعی پره های مخزن جبران می شود. در ترانسفورماتورهای هرمتیک با بالشتک گازی، اکتیوپارت ترانسفورماتور کاملا در روغن غوطه ور می باشد و فضای بالای روغن از یک گاز خنثی مثل نیتروژن (ازت) پر می شود. در این حالت انبساط و انقباض روغن توسط این فضای گاز جذب می گردد. مخزن این ترانسفورماتورها معمولا بصورت صلب با دیواره های صاف مجهز به بلوکهای رادیاتور خنک کننده می باشد. حالت خاصی از ترانسفورماتورهای هرمتیک ترکیب دو نوع فوق است طوریکه هم از خاصیت الاستیک پره های خنک کننده و هم فضای گاز بالای سطح روغن جهت جذب انبساط و انقباض روغن بطور همزمان استفاده می شود. بعنوان نوع دیگر از سیستم بسته می توان به ترانسفورماتورهای منبع انبساط دار با کیسه هوا( airbag) اشاره نمود. کیسه هوای داخل منبع انبساط از طریق دستگاه رطوبت گیر به هوای آزاد ارتباط دارد و روغن ترانسفورماتور هیچ تماسی با هوای آزاد و حتی هوای خشک داخل کیسه ندارد. با توجه به درخواست مشتری و یا شرایط خاص ترانسفورماتور انواع ترانسفورماتورهای فوق قابل طراحی و تولید می باشد.

ابعاد و مشخصات فنی ترانسفورماتور هرمتیک ۲۰۰KVA ایران ترانسفو:

  1. استاندارد *IEC60076
  2. ولتاژ اسمی: ۲۰kV
  3. توان اسمی: ۲۰۰KVA
  4. جریان خروجی نامی: ۲۸۹A
  5. نوع خنک کنندگی: *ONAN
  6. نوع روغن: معدنی
  7. LV بوشینگ : (DT ۱/۶۳۰(۴
  8. HV بوشینگ: (۳)۲۰/۲۵۰-۵۰۰
  9. فرکانس کارکرد: ۵۰
  10. مدت زمان اتصال کوتاه: ۲
  11. بیشنه دمای محیط: ۴۵
  12. ارتفاع نصب: ۱۰۰۰ متر
  13. فام رنگ: RAL7032
  14. Sight glass: دارد
  15. فاصله چرخ ها: ۵۲۰ میلی متر
  16. ابعاد ترانس ۲۰۰KVA هرمتیک: 1348×756×1056

قیمت ترانس هرمتیک ۲۰۰KVA ایران ترانسفو

  • قیمت ترانس هرمتیک سه فاز ۲۰۰KVA کم تلفات ولتاژ ۲۰kv ایران ترانسفو به روز است. هر گونه تغییر در قیمت ترانسفورماتور توزیع ایران ترانسفو، در سایت اطلاع رسانی و قیمت ترانسفورماتور هرمتیک ردیف ۲۰ در سایت نمایش داده خواهد شد.
  • جهت توضیح بیشتر و مشاهده مشخصات فنی ترانسفورماتورهای ایران ترانسفو، به قسمت کاتالوگ محصولات ایران ترانسفو  رفته و کاتالوگ مورد نظر را دانلود نمایید.
  • ابعاد ترانس هرمتیک ۲۰۰ کیلو ولت آمپر ۲۰کیلوولت کم تلفات و سایر مشخصات فنی این ترانس را در بخش “اطلاعات بیشتر” همین صفحه مشاهده فرمایید.
  • مشاوران ما آماده پاسخگویی در خصوص نحوه خرید و سوالات فنی به شما عزیزان هستند.



کد ترانسفورماتور: LHTSUN–۵۳۴۴B

تولید کنندهایران ترانسفو
کد جنس ایران ترانسفوLHTSUN–۵۳۴۴B
قدرت ترانسفورماتور200KVA
ولتاژ ورودی20KV
ولتاژ HV/LV (KV)20/0.4
وزن تقریبی ترانس1018
ابعاد ترانس (ارتفاع×عرض×طول)1348×756×1056
جریان نامی ثانویه (A)289.0
ظرفیت بارگیری بهینه (A)231.2
پله های ولتاژی در VH (%)4*±1
گروه برداریYzn5
امپدانس (%)4
تلفات بی باری (W)445
میزان صدا (dB)58
بازدهی در بارگیری کامل (%)P.F.=0.897.87
تلفات بار (kW)Pk2.76
تلفات بی بار (kW)P00.44
بوشینگHV(3) 20/250-500
بوشینگ LVDT 1/630(4)

فروشگاه محصولات ایران ترانسفو

محصولات ایران ترانسفو بخش وسیعی از ترانسفورماتور های کوچک توزیع تا ترانسفورماتور های بزرگ قدرت، ترانسهای های خاص متناسب با نیاز صنعت، تجهیزات و همچنین انواع پست ها را در بر می گیرد. از شناخته شده ترین شرکت های گروه ایران ترانسفو می توان به ترانسفورماتور سازی زنگان، ترانسفورماتورسازی ری، ترانسفورماتور سازی کوشکن شاره نمود. متقاضیان خرید ترانس میتوانند قدرت مورد نظر را انتخاب و جهت دریافت پیشفاکتور روی دکمه درخواست خرید / پیشفاکتور کلیک نمایند. همکاران ما در بخش فروش ترانسفورماتور پس از انجام بررسی های لازم، موجودی کالا و قیمت ویژه را به اطلاع شما گرامیان خواهند رسانید.
