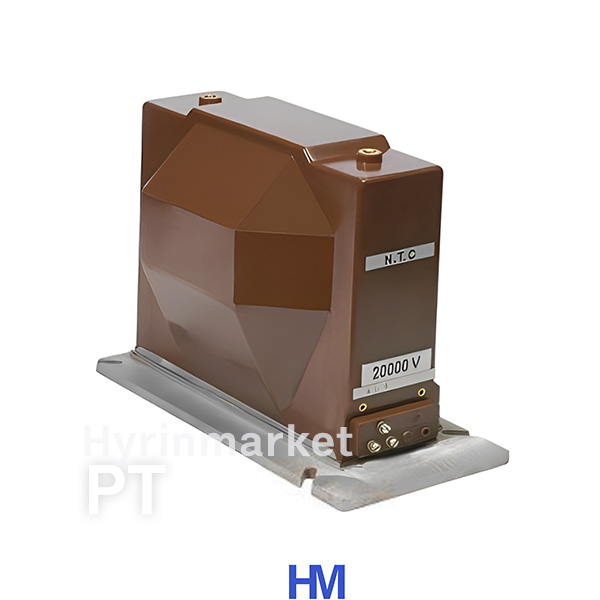

PT یا ترانس ولتاژ دو فاز داخلی ۲۰/۰٫۱KV فشار متوسط
ترانسفورماتور ولتاژ (به انگلیسی: Voltage Transformer) یا اصطلاحاً VT) PT)، ترانسفورماتور خاصی است که اولیهای با ولتاژ زیاد و ثانویهای با ولتاژ کم دارد. توان نامی این ترانسفورماتور بسیار کم است و تنها هدف آن فراهم کردن نمونهای از ولتاژ سیستم قدرت برای دستگاههای اندازهگیری و کنترل است. چون ترانسفورماتور ولتاژ به منظور نمونهگیری ولتاژ به کار میرود، میبایست بسیار دقیق عمل کند تا موجب اعوجاج ولتاژهای واقعی نشود. ترانسفورماتورهای ولتاژ از لحاظ دقت در کلاسهای مختلفی ساخته میشوند و هنگام خرید باید با توجه به دقت مورد نیاز در اندازهگیری به این کلاسها توجه کرد. دو سر خروجی ترانس ولتاژ برخلاف ترانس جریان هیچگاه نباید اتصال کوتاه شود.
مشخصات ترانسهای ولتاژ رزینی(تا ۳۶kV) نیرو ترانس
این ترانسها به منظور جداسازی مدارهای حفاظتی و اندازه گیری از مدار فشار قوی و تبدیل مقادیر جریان و ولتاژ به میزان مورد نیاز دستگاههای اندازه گیری و حفاظتی بکار می روند.
- ترانسهای ولتاژ فشار متوسط داخلی
این نوع ترانسها قابل نصب در تابلوهای فشار متوسط کوپلاژ و فیدرهای ورودی و خروجی پستها می باشند. عایق این نوع ترانسها از نوع رزین اپوکسی ریخته گری شده تحت خلاء، با خواص عایقی و مکانیکی برتر است. - ترانسهای ولتاژ فشار متوسط بیرونی
اپوکسی رزین استفاده شده در این ترانسها قادر به حفظ خواص عایقی خود در برابر شرایط محیطی می باشد.
مشخصات ترانسهای ولتاژ فشار متوسط داخلی
مدل |
سطح عایقی(kV) |
ولتاژ اولیه (A) |
ولتاژ ثانویه(A) |
کلاس اندازه گیری |
کلاس حفاظتی |
بار نامی |
نصب داخلی/بیرونی |
فاصله خزشی(mm) |
۴VPA1 |
۱۷۰-۷۰-۳۶ |
تا۳√/۳۳ |
۳√/۱۱۰, ۳√/۱۰۰ |
۰٫۵,۱,۳ |
۶P,3P |
تا ۱۸۰ |
داخلی |
– |
۴VPA |
۱۲۵-۵۰-۲۴ |
تا ۳۳ |
۱۱۰/۱۰۰ |
۰٫۵,۱,۳ |
۶P,3P |
تا ۱۸۰ |
داخلی |
– |
قیمت فروش ترانس ولتاژ داخلی ۲۰kv فشار متوسط به روز می باشد. هر گونه تغییر در قیمت ها از طرف شرکت نیرو ترانس، در سایت اطلاع رسانی و قیمت بروز ترانس جریان در سایت نمایش داده می شود.
