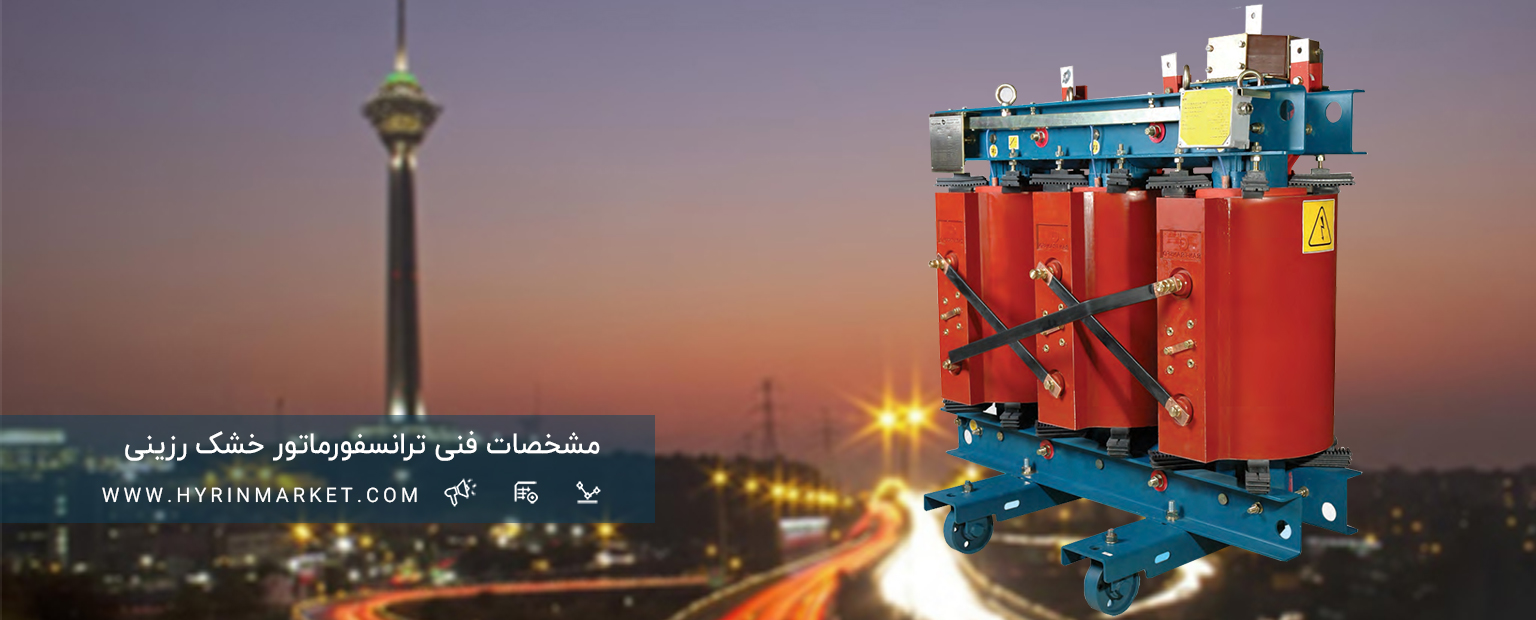

مشخصات فنی و ابعاد ترانسفورماتور خشک ایران ترانسفو

ذخیرهذخیرهحذف شده 2
پیشنهاد امتیاز+5
پیشنهاد امتیاز+5

مشخصات فنی ترانسفورماتور های خشک ایران ترانسفو بر اساس استاندارد ساخت گروه ایران ترانسفو آورده شده است که در صورت درخواست مشتری، طراحی و ساخت مطابق مشخصات مورد نظر قابل انجام است. علاوه بر این متعلقات و تجهیزات ترانس نیز بنا به درخواست مشتری قابل تغییر است. لازم بذکر است ابعاد و اوزان آورده شده در تمامی اسناد و این صفحه تقریبی است.

مشخصات فنی ترانسفورماتور های استاندارد خشک رزینی

مشخصات الکتریکی ترانسفورماتور های خشک رزینی استاندارد ساخت ایران ترانسفو با نرخ ولتاژ ثانویه ۲۰۰۰۰-۴۰۰ ( ۲۰-۰.۴ کیلو ولت) در جدول زیر آورده شده است.

  • فرکانس: ۵۰ Hz
  • حداکثر دمای محیط: °۴۰C
  • حداکثر ارتفاع از سطح دریا: ۱۰۰۰m
  • گروه برداری: Dyn5
  • ولتاژ اولیه: % ۲۲.۵×۲ ±
  • ولتاژ ثانویه بی باری: ۴۰۰ ولت
  • استاندارد: ICE 60076-11
  • ولتاژ امپدانس: ۶%
جدول ۱ – مشخصات فنی ترانسفورماتور های خشک رزینی

وزن و ابعاد ترانسفورماتورهای خشک رزینی ایران ترانسفو

توان (kVA)وزن (Kg)ابعاد (cm) (ارتفاع×عرض×طول)
۱۶۰۸۸۰۱۲۰۰×۶۹۰×۱۳۵۰
۲۰۰۱۰۲۰۱۲۶۰×۶۹۰×۱۳۵۰
۲۵۰۱۱۲۰۱۳۱۰×۶۹۰×۱۴۰۰
۳۱۵۱۴۲۰۱۳۸۰×۸۵۰×۱۴۷۰
۴۰۰۱۵۳۰۱۴۴۰×۸۵۰×۱۴۸۰
۵۰۰۱۷۸۰۱۵۶۰×۸۵۰×۱۵۳۰
۶۳۰۲۰۶۰۱۵۹۰×۸۵۰×۱۶۲۰
۸۰۰۲۳۱۵۱۷۷۰×۸۵۰×۱۶۵۰
۱۰۰۰۲۸۳۰۱۸۹۰×۱۰۳۰×۱۷۷۰
۱۲۵۰۳۴۲۵۲۰۸۵×۱۰۳۰×۱۸۰۰
۱۶۰۰۴۰۹۰۲۱۷۵×۱۰۳۰×۱۹۰۰
۲۰۰۰۴۵۸۰۲۲۲۰×۱۲۸۵×۱۹۳۰
جدول ۲- ابعاد ترانسفورماتور خشک رزینی
